Главная » 2013 » Декабрь » 18 » Подключаем телефонную плату OpenVox A400E к Elastix
12:21
Подключаем телефонную плату OpenVox A400E к Elastix

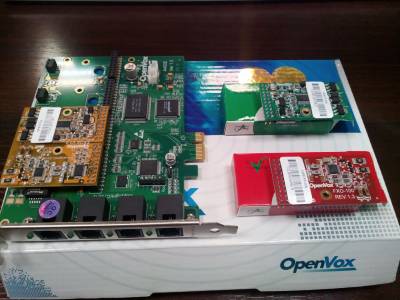

В данном обзоре я хотел бы рассмотреть аналоговую телефонную плату OpenVox A400E и проверить ее совместимость с популярнейшим дистрибутивом Elastix. Плата должна комплектоваться модулями FXO-100/FXS-100 для построения рабочей системы. Для тестирования в моем распоряжении имеется:

1.   PCI express плата OpenVox A400E

2.   Аналоговый модуль OpenVox FXO-100

3.   Аналоговый модуль OpenVox FXS-100

4.   Аналоговый модуль резервирования OpenVox FXOS-200


Дистрибутив IP PBX был выбран заранее, но также, в качестве подтверждения правильности выбора, было приятно увидеть на лицевой стороне упаковки золотую светящуюся надпись «Elastix certified».


Инсталляция и конфигурация платы OpenVox

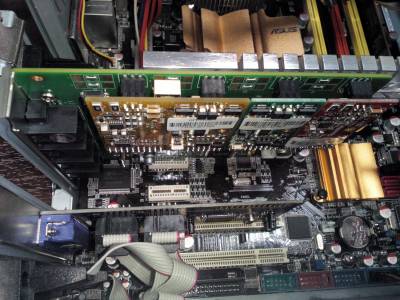

1.   Устанавливаем плату в свободный PCI слот и подключаем к FXS порту - аналоговый телефон, к FXO порту – телефонную станцию.

2.   Проверим, как определилась A400E в системе командой

lspci -vv

05:00.0 Communication controller: Tiger Jet Network Inc. Tiger3XX Modem/ISDN interface

       Subsystem: OpenVox Communication Co. Ltd. OpenVox A400P 4-port analog card

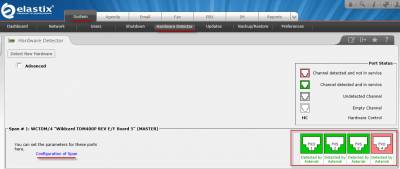

3.   Проверим, смог ли обнаружить плату Elastix





4.   Установим необходимые драйверы Dahdi c сайта openvox

wget http://downloads.openvox.cn/pub/drivers/dahdi-linux-complete/openvox_dahdi-linux-complete-current.tar.gz

tar -xvzf_openvox_dahdi-linux-complete-current.tar.gz

cd dahdi-linux-complete-XX

make

make install

make config



 5.   Ставим дополнительные пакеты

yum install bison-devel

yum install ncurses-devel

yum install openssl-devel

yum install gnutls-devel



6.   Загружаем драйверы

modprobe dahdi

modprobe wctdm opermode=ru



 7.   Запустив команду dahdi_genconf создадим конфигурационные файлы

         /etc/dahdi/system.conf

         /etc/asterisk/dahdi-channels.conf

 8.   Прописываем параметр в /etc/asterisk/indications.conf

            country=ru

9.   Стартуем каналы

            dahdi_cfg –vvv

10. Проверяем содержимое файла /etc/dahdi/system.conf

# Span 1: WCTDM/4 "Wildcard TDM400P REV E/F Board 5" (MASTER)

fxsks=1

echocanceller=oslec,1

fxoks=2

echocanceller=oslec,2

fxoks=3

echocanceller=oslec,3

fxsks=4

echocanceller=oslec,4

# Global data

loadzone       = ru

defaultzone    = ru



11. Проверяем содержимое файлов chan_dahdi.conf и dahdi-channels.conf

-         /etc/asterisk/chan_dahdi.conf
-         /etc/asterisk/dahdi-channels.conf


12. Проверим статус каналов

service dahdi status

 ### Span 1: WCTDM/4 "Wildcard TDM400P REV E/F Board 5" (MASTER)

 1 FXO       FXSKS      (In use) (EC: OSLEC - INACTIVE)

 2 FXS       FXOKS      (In use) (EC: OSLEC - INACTIVE)

 3 FXS       FXOKS      (In use) (EC: OSLEC - INACTIVE)

 4 FXO       FXSKS      (In use) (EC: OSLEC - INACTIVE) RED

FXO порт номер 4 отмечен в статусе, как RED, т.к. к нему не подключена телефонная станция.

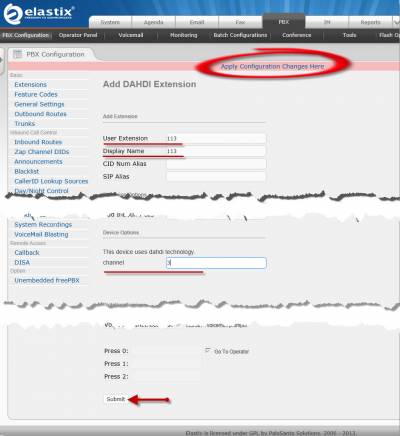

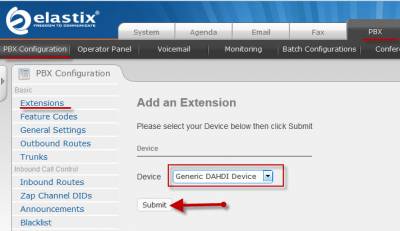

13. После того как каналы настроены, создадим аналоговых абонентов. Для этого необходимо выбрать тип экстеншена – Generic DAHDI Device, присвоить номер, и указать номер порта на плате, к которому подключен телефон.





Если у вас остались вопросы или нужны образцы конфигурационных файлов для работы с платой A400E оставьте пожалуйста комментарий и я обязательно отвечу вам .
